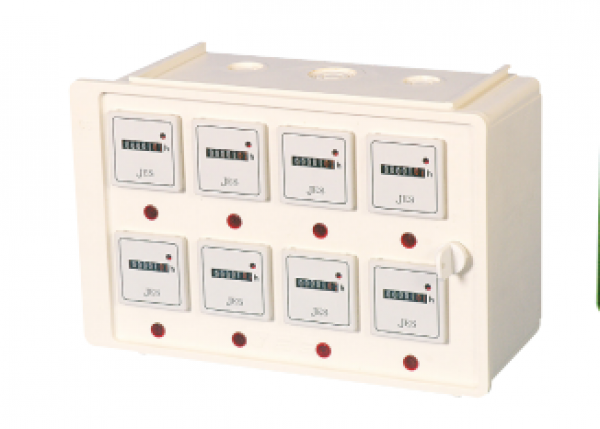

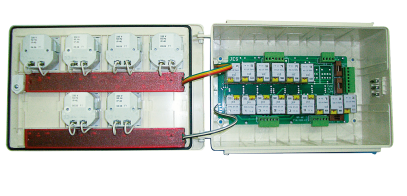

Πίνακες αυτονομίας JES με ρελέ για 1 κυκλοφορητή 2 διαμερισμάτων

Οι τιμές των πινάκων είναι  κομπλέ με τους ωρομετρητές

ΜΕ ΡΕΛΕ ΓΙΑ 1 ΚΥΚΛΟΦΟΡΗΤΗΤΗ  ΜΕ ΤΕΛΕΥΤΑΙΑ ΒΑΝΑ ΑΝΟΙΚΤΗ

Παραδίδονται πίνακες και για περισσότερα
διαμερίσματα ή περισσότερους κυκλοφορητές κατόπιν παραγγελίας.

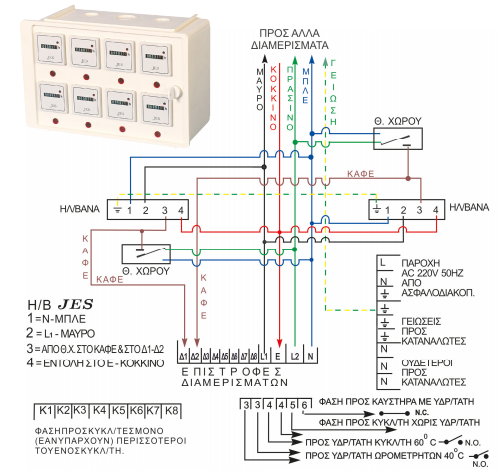

Σ Υ Ν ∆ Ε Σ Μ Ο Λ Ο Γ Ι Α  Π Ι Ν Α Κ Ω Ν   J E S  Μ Ε   Ρ Ε Λ Ε

ΓΙΑ ΤΗΝ ΣΩΣΤΗ ΛΕΙΤΟΥΡΓΙΑ ΤΟΥ ΠΙΝΑΚΑ ΧΡΕΙΑΖΟΝΤΑΙ 5 .ΓΕΝΙΚΑ ΣΥΡΜΑΤΑ ΚΑΙ ΜΙΑ ΕΠΙΣΤΡΟΦΗ ΑΠΟ ΚΑΘΕ ∆ΙΑΜΕΡΙΣΜΑ.
ΑΥΤΟΣ Ο ΠΙΝΑΚΑΣ ΕΧΕΙ ΚΑΤΑΣΚΕΥΑΣΤΕΙ ΜΕ ΡΕΛΕ ∆ΙΑ ΤΟΥΣ ΕΞΗΣ ΛΟΓΟΥΣ:
ΟΠΟΙΟΣ ΚΛΕΙΣΕΙ ΤΕΛΕΥΤΑΙΟΣ ΤΟΝ Θ. ΧΩΡΟΥ Η ΗΛ/ΑΝΑ ΤΟΥ ΝΑ ΠΑΡΑΜΕΙΝΕΙ ΑΝΟΙΚΤΗ ΓΙΑ ∆ΥΟ ΒΑΣΙΚΟΥΣ ΛΟΓΟΥΣ:

1) ΓΙΝΕΤΑΙ ΕΚΜΕΤΑΛΛΕΥΣΗ ΤΟΥ ΥΠΑΡΧΟΝΤΟΣ
ΘΕΡΜΟΥ Υ∆ΑΤΟΣ ΣΤΟΝ ΛΕΒΗΤΑ

2) ΑΠΟΚΛΕΙΕΤΑΙ Η ΥΠΕΡΘΕΡΜΑΝΣΗ ΜΕ ΤΑ ΚΑΚΑ ΕΠΑΚΟΛΟΥΘΑ ΤΗΣ ΑΡΚΕΙ ΝΑ
ΤΗΡΗΣΕΤΕ ΣΩΣΤΑ ΤΟ ΩΣ ΑΝΩ ΣΧΕ∆ΙΑΓΡΑΜΜΑ. ΚΑΙ ΕΞΗΓΟΥΜΕ ΠΑΡΑΚΑΤΩ:

L1 ΦΑΣΗ ΣΕ ΟΛΕΣ ΤΙΣ ΗΛ/ΒΑΝΕΣ ΜΟΝΟ
Ν ΠΡΟΣ ΟΛΕΣ ΤΙΣ ΗΛ/ΒΑΝΕΣ ΚΑΙ ΘΕΡΜΟΣΤΑΤΕΣ ΧΩΡΟΥ
- ΟΥ∆ΕΤΕΡΟΣ.
L2 ΦΑΣΗ ΣΕ ΟΛΟΥΣ ΤΟΥΣ Θ. ΧΩΡΟΥ ΜΟΝΟ
Ε ΟΙ ΕΝΤΟΛΕΣ ΤΩΝ ΗΛ/ΒΑΝΩΝ ∆ΗΛ. ΤΑ ΚΟΚΚΙΝΑ ΓΕΦΥΡΩΝΟΝΤΑΙ ΜΕΤΑΞΥ ΤΟΥΣ ΚΑΙ ΚΑΤΑΛΗΓΟΥΝ ΣΤΟ Ε.
Δ1 -Δ2 -Δ8 ΚΑΤΑΛΗΓΟΥΝ ΟΙ ΕΝΤΟΛΕΣ ΤΩΝ Ο. ΧΩΡΟΥ ΕΝΩ
ΠΑΡΑΛΛΗΛΑ ∆ΙΝΟΥΝ ΕΝΤΟΛΗ ΚΑΙ ΣΤΗΝ ΗΛ/ΒΑΝΑ ΤΟΥ
ΣΥΓΚΕΚΡΙΜΕΝΟΥ ∆ΙΑΜ/ΤΟΣ.
ΣΤΗΝ ΚΛΕΜΟΣΕΙΡΑ ∆ΕΞΙΑ ΕΧΟΥΜΕ ΤΗΝ ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ ΑΠΟ ΑΣΦΑΛΟ∆ΙΑΚΟΠΤΗ ΤΙΣ ΓΕΙΩΣΕΙΣ ΚΑΙ ΤΟΥΣ ΟΥ-
∆ΕΤΕΡΟΥΣ ΠΡΟΣ ΚΑΥΣΤΗΡΑ ΚΑΙ ΚΥΚΛ/ΤΗ.
ΣΤΗΝ ΚΛΕΜΟΣΕΙΡΑ ΚΑΤΩ ∆ΕΞΙΑ 3 3 4 4 5 6 ΩΣ ΚΑΤΩΘΙ:
3 - 3 : Υ∆Ρ/ΤΗΣ ΩΡΟΜ/ΤΩΝ ΜΟΝΟ ΕΦΟΣΟΝ ΘΕΡΜΑΝΘΕΙ
ΤΟ ΝΕΡΟ ΣΤΟΝ ΛΕΒΗΤΑΑΡΧΙΖΟΥΝ ΝΑ ΓΡΑΦΟΥΝ.
4 - 4 : Υ∆Ρ/ΤΗΣ ΚΥΚΛ/ΤΗ ΡΥΘΜΙΣΗ 60° C ΟΤΑΝ ΚΛΕΙΣΕΙ
Ο ΤΕΛΕΥΤΑΙΟΣ Ο. ΧΩΡΟΥ Ο ΚΥΚΛ/ΤΗΣ ΕΞΑΚΟΛΟΥΘΕΙ ΝΑ
ΛΕΙΤΟΥΡΓΕΙ ΜΕΧΡΙΣ ΟΤΟΥ ΠΕΣΕΙ Η ΘΕΡΜΟΚΡΑΣΙΑ ΤΟΥ ΝΕΡΟΥ ΣΤΟΥΣ 60° C.
ΠΟΤΕ ΓΕΦΥΡΑ
5 : ΦΑΣΗ ΣΤΟΝ ΚΥΚΛ/ΤΗ ΚΑΤΕΥΘΕΙΑΝ ΧΩΡΙΣ Υ∆Ρ/ΤΗ.
6 : ΦΑΣΗ ΣΤΟΝ ΚΑΥΣΤΗΡΑ ΜΕ Υ∆Ρ/ΤΑΤΗ.

ΕΑΝ ΔΕΝ ΥΠΑΡΧΟΥΝ 5 ΓΕΝΙΚΑ ΣΥΡΜΑΤΑ ΚΑΝΕ ΓΕΦΥΡΑ ΤΟ Ε ME TO L1 ΚΑΙ ΠΕΡΝΟΥΜΕ ΑΠΟ TO L2 ΦΑΣΗ
ΠΡΟΣ Η/Β & Θ.Χ. ΚΑΙ ΣΤΙΣ ∆ΥΟ ΠΕΡΙΠΤΩΣΕΙΣ ΤΩΝ ΣΧΕ∆ΙΩΝ ΟΜΩΣ ΡΕΛΕ Ή ∆ΙΟ∆ΟΥΣ ΤΑ 3 3 4 4 5 6 ΠΑΡΑΜΕΝΟΥΝ
ΤΑ Ι∆ΙΑ. ΚΑΙ ΚΑΝΟΥΜΕ ΧΡΗΣΗ ΤΗΣ ΣΥΝ∆ΕΣΜΟΛΟΓΙΑΣ ΜΕ ∆ΙΟ∆ΟΥΣ Σ’ ΑΥΤΗ ΤΗΝ ΠΕΡΙΠΤΩΣΗ ΟΜΩΣ ∆ΕΝ ΜΕΝΕΙ Η
ΤΕΛΕΥΤΑΙΑ ΗΛ/ΒΑΝΑ ΑΝΟΙΧΤΗ.
αφινετε τιν τελευταια βανα ανοιχτη για να πεσει σταδιακα η θερμοκρασια σε ολι τιν θερμανσι
